عند الوقوف داخل مربع الـ Successor نلاحظ ان هناك عمودان عمود باسم ID و الاخر تحت اسم Successor، و الاستفاده منهم للربط بين نشاط (تكليف مكتب للعقارات للبحث) و النشاط الذى يليه و النشاط الذى يليه هنا فى المشروع هنا هو (اختيار المكان الافضل من نتائج البحث) و يمكن عمل العلاقة عن طريق كتابة رقم النشاط فى خانة الــ ID و يعتبر رقم النشاط هنا هو رقم 4 او اختيار الاسم من القائمة الظاهرة فى خانة الـ Successor
نقره لعرض الصورة في صفحة مستقلة

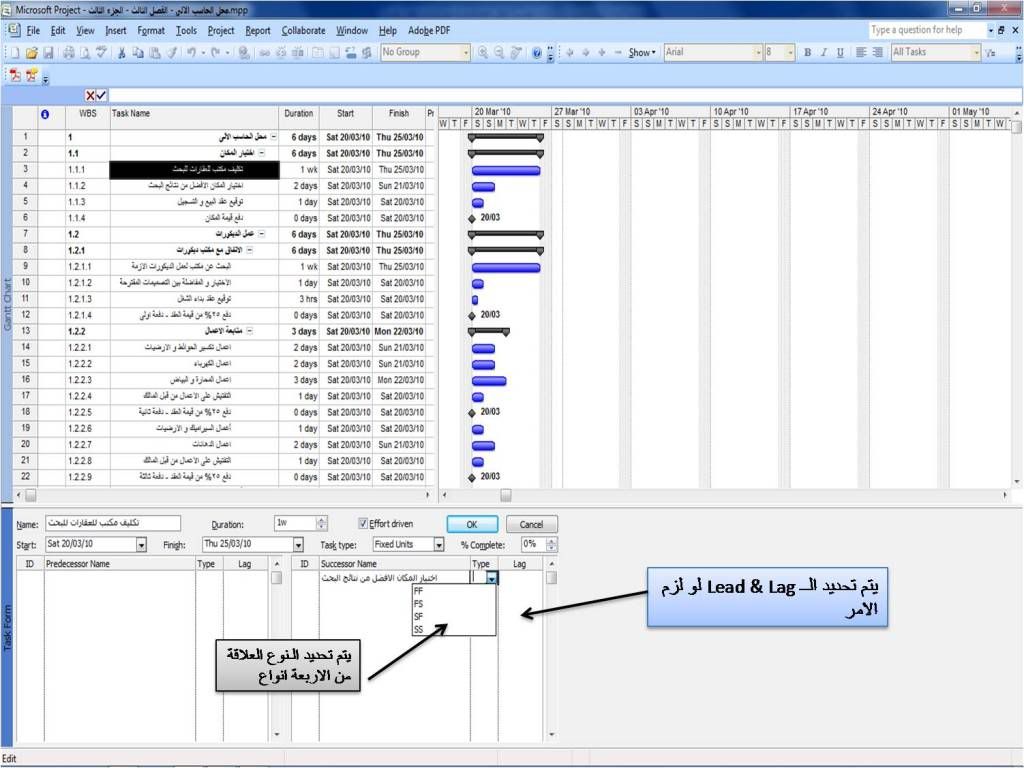

و بعد اختيار نوع النشاط التالى يتم تحديد نوع العلاقة عن طريق خانة Type و بالتالى هنا سوف تكون العلاقة FS - Finish to Start، و بخصوص اخر خانة و هى Lag سوف نقوم بشرحها بعد النفر على خانة OK لتفعيل العلاقة.

نقره لعرض الصورة في صفحة مستقلة


و يعد النفر على OK نلاحظ الاتى:
نلاحظ ظهور العلاقة بين النشاطين (تكليف مكتب للعقارات للبحث) و(اختيار المكان الافضل من نتائج البحث) و بالتالى نلاحظ ايضا فى اسفل الشاشة ان الــ Lag يساوى 0 day، و قد توهنا سابقا اننا سوف نقوم بشرح الــ Lead/Lag Relationships، نلاحظ فى العلاقة التى امامنا ان النشاد رقم 3 ينتهى فى Thu 25/03/10 و بالتالى النشاط التالى له و هو النشاط رقم 4 يبداء فى Sat 27/03/10 بفرق يوم واحد فقط و هو يوم الاجازة الاسبوعية، و ذلك فى حالة ان الــ Lead/Lag Relationships تساوى صفر، و كما ذكرنا سابقا ان الــ Lag تاخذ علامة موجب عند كتابة الرقم اى انه لو كتبنا فى خانة الــ Lag 1 day بدلا من 0 day سوف يصبح تاريخ بداء النشاط رقم 4 Sun 28/09/10 بدلا من Sat 27/03/10 اى انه كل ما ذات الــ Lag كل ما ذات الفرق بين تاريخ النهاية و تاريخ البدء بين النشاطين، و كذبك فى الــ Lead مثل الــ Lag و لكن يوضع علامة سالب قبل الرقم اى انه لو تم استبدال الــ 0 day بــ -1 day سوف يصبح تاريخ بداء النشاط التالى هو نفسة تاريخ تهاية النشاط الاول و هو Thu 25/03/10 و هنا يسمى ان النشاطين overlap اى فى تداخل بينهم و بالتالى كل ما ذاد الرقم بالسالب كل ما ذاد التداخل بين النشاطين.

معلومة هامة:
من الممكن ايضا استخدام عناصر اخرى غير الــ day فى الــ Lead/Lag Relationships مثل الــ hr، we... الخ.

نقره لعرض الصورة في صفحة مستقلة

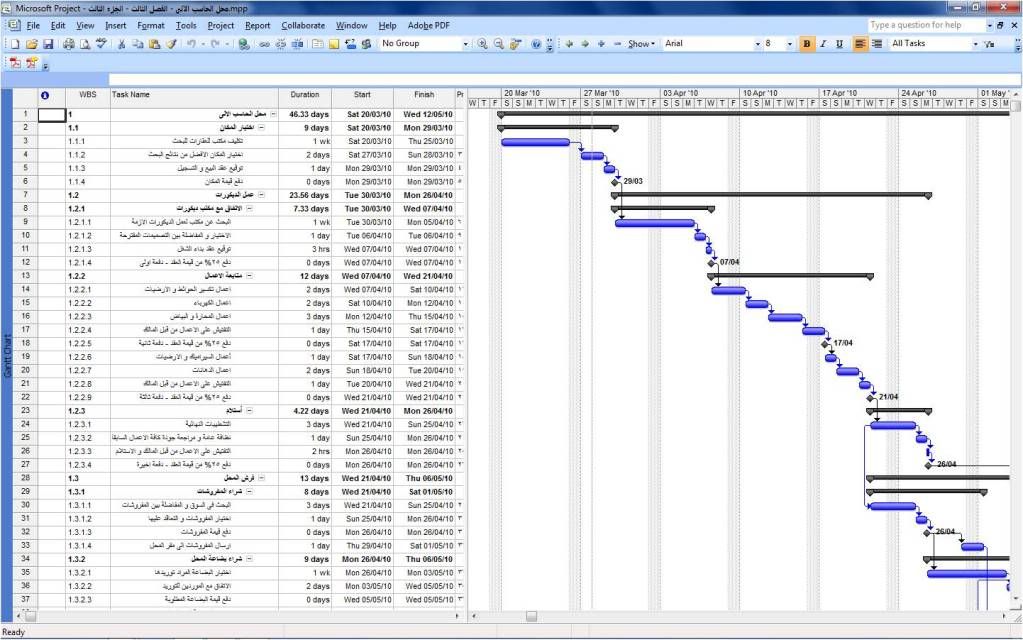

و من السابق و كما تعلمنا و عرفنا كيفية الربط بين الانشطة بعضها البعض، نفعل ذلك مع باقى المشروع لكى يتم انشاء جدول زمنى للمشروع ككل و معرفة تواريخ البداية و النهاية للمشروع و للمستويات و للانشطة.

نقره لعرض الصورة في صفحة مستقلة

نلاحظ من الجدول الزمنى هذا الاتى:
  • ان الفترة الزمنية للمشروع هى 46 يوم عمل و حوالى 8 ساعات.
  • ان تاريخ البدء هو Sat 20/03/10 و تاريخ الانتهاء هو Wed 12/05/10، و من الممكن ان كثير يلاحظ ان الفرق بين التاريخين 53 يوم و ليس 46 يوم، و بخصم عدد 7 ايام جمع الاجازة الاسبوعية نكون قد حصلنا على الوقت الفعلى للتنفيذ البرنامج و هو ما يتم حسابة فى جميع البرنامج الزمنية انه يتم حساب الوقت الفعلى للبرنامج الزمنى اى ايام عمل فعلى و ليس الزمن الكلى شامل الاجازات و عطلة نهاية الاسبوع.
  • نلاحظ ان هناك بعض الانشطة تحتوى على زمن صفر، لايمكن اعتبار هذا نشاط لان النشاط لابد من وجود فترة زمنية له معلومة البداية و النهاية له، و لكن اى نشاط يحتوى على زمن صفر يطلق علية حجر الزاوية او الــ Milestone و هو يكون بمثابة نقط على المشروع لتحديد اوقات او بدء اعمال هامة فى المشروع، و فى مشروعنا هذا تم استخدام الــ Milestone لتحديد مواعيد المدفوعات المالية للمشروع مثل (شراء الارض، شراء الفرش الخاص للمحل، ...... الخ.

و بذلك نكون انتهينا من شرح الجزء الثالث و الاخير من الدرس الثالث، كما كنا ايضا انتهينا من معرفة كيفية عمل المشروع و عمل العلاقات الخاصة به، بحيث يصبح لدينا مشروع له جدول زمنى.


و إلى لقاء معكم إن شاء الله حول معومات اضافية يمكن استخدامها في البرنامج و كل ما حاول احدكم استخدام البرنامج سوف يكتشف معلومات جديدة ، و بالتوفيق .
